فرزکاری CNC چیست؟
فرزکاری CNC یک فرآیند ماشین کاری دقیق است که سیستمهای کنترل عددی کامپیوتری (CNC) را با یک ابزار برش چندنقطهای یا فرز ترکیب میکند. بهعنوان یکی از انواع ماشینکاری CNC، این فرآیند شامل نصب قطعه کار بر روی بستر دستگاه و برش مواد از یک بلوک جامد برای تولید محصولات ساختهشده از شیشه، فلز، پلاستیک، چوب و سایر مواد تخصصی است.
این راهنما نحوه عملکرد دستگاههای فرز CNC را توضیح میدهد، انواع مختلف این دستگاهها را بررسی میکند و نکاتی برای بهینهسازی طراحی در فرآیند تولید CNC ارائه میدهد.
چگونه دستگاههای فرز CNC کار میکنند؟
برای توضیح ساده، فرزکاری CNC شامل یک فرآیند چهار مرحلهای است:
۱: ایجاد مدل CAD
اپراتورها از برنامههای طراحی مانند Autodesk Fusion 360 برای ایجاد یک مدل CAD از یک قطعه خاص استفاده میکنند.
۲: تبدیل مدل CAD برای دستگاه CNC
در مرحله بعد، مدل CAD به سیستم CAM وارد میشود. در صورت انجام صحیح، یک سری دستورالعمل دیجیتال ایجاد میشود که به دستگاه CNC میگوید چه کاری انجام دهد. این دستورات موقعیت و سرعت حرکت دستگاه را برای ساخت قطعه مشخص میکنند.
۳: راهاندازی دستگاه فرز CNC
قطعه کار یا بلوک مواد روی بستر دستگاه نصب شده و از طریق ابزارهای اندازهگیری یا پرابهای لمسی تراز میشود. سپس اسپیندل دستگاه نصب شده و تمام مراحل موردنیاز برای راهاندازی دستگاه فرز انجام میشود.
۴: آغاز فرآیند فرزکاری
برنامه بارگذاری شده و فرآیند فرزکاری CNC آغاز میشود. ابزارهای برش تخصصی با سرعت بالا یا دور ثابت مواد را از قطعه کار حذف میکنند تا شکل موردنظر با دقت بالا ایجاد شود.
تفاوت بین فرزکاری CNC و تراشکاری CNC چیست؟
درحالیکه هر دو فرآیند از سیستمهای CNC استفاده میکنند و از مراحل ماشین کاری دقیق محسوب می شوند، تفاوتهای اساسی بین آنها وجود دارد:
- تراشکاری CNC برای ایجاد سطوح مخروطی یا استوانهای بهکار میرود. این فرآیند به یک دستگاه تراش نیاز دارد که قطعه کار را حول یک محور بچرخاند و عملیات مختلفی مانند برش، سوراخکاری، تراشکاری و رزوهزنی را انجام دهد. همچنین از یک ابزار تکنقطهای (SPTT) استفاده میکند که در تمام مدت فرآیند با قطعه کار در تماس است.
- فرزکاری CNC برای ایجاد سطوح صاف استفاده میشود. این فرآیند به یک ابزار برش چندنقطهای یا فرز نیاز دارد. برخلاف تراشکاری، فرزکاری شامل برش متناوب و مراحل مختلف ماشینکاری است.

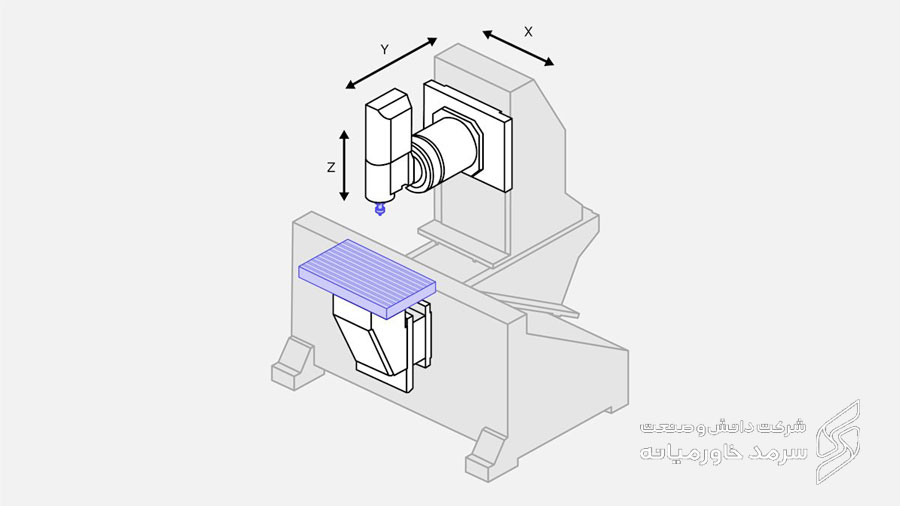

دستگاههای فرز ۳، ۴ و ۵ محوره چیستند؟
دستگاه فرز ۳ محوره: این دستگاه اجازه میدهد که ابزار برش در امتداد محورهای X، Y و Z حرکت کرده و قطعات را برش دهد. این روش ماشینکاری در ساخت تجهیزات صنعتی، بهدلیل هزینههای اولیه پایین، متداولترین روش است و برای تولید قطعات ساده با هندسه غیرپیچیده استفاده میشود.
دستگاه فرز ۴ محوره: علاوه بر امکانات دستگاه ۳ محوره، این دستگاه دارای یک محور اضافی برای چرخش قطعه کار در امتداد محور A است. این قابلیت برای برش قطعات استوانهای یا برش در کنارههای قطعه بسیار مفید است.

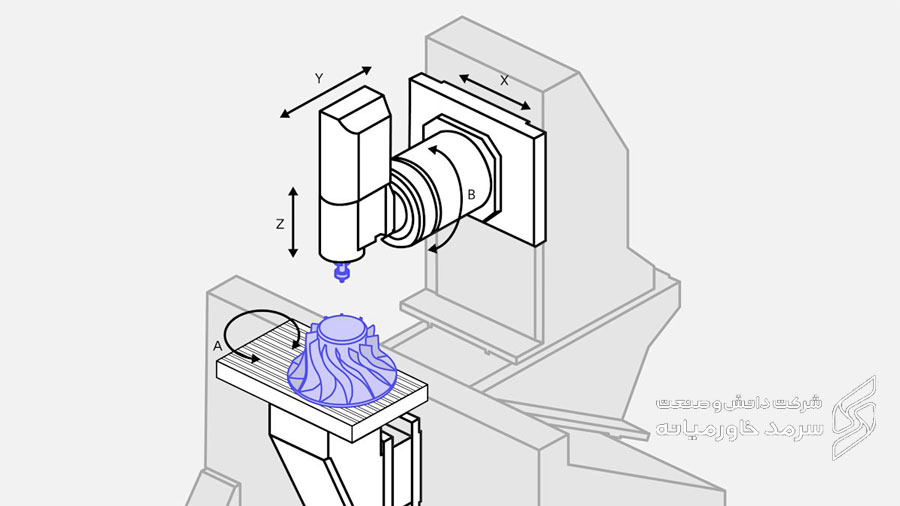

دستگاه فرز ۵ محوره: این دستگاه علاوه بر حرکت در سه محور خطی، امکان چرخش سر دستگاه و ابزار را فراهم میکند که در مجموع پنج محور حرکتی را ایجاد میکند. این ویژگی باعث تولید قطعات پیچیده مانند قطعات هوافضا، قطعات تیتانیومی، محصولات پزشکی و قطعات ماشینهای گازی میشود. همچنین بهدلیل چرخش چندبعدی، نیاز به تنظیمات متعدد را از بین برده و ماشینکاری را سریعتر و کارآمدتر میکند.
چه قطعاتی را میتوان با دستگاههای فرز CNC ساخت؟
دستگاههای فرز CNC به اپراتورها امکان میدهند که طراحیهای پیچیده با تلرانسهای بسیار دقیق ایجاد کنند. این فرآیند یکی از دقیقترین روشهای تولید تا به امروز محسوب میشود.
برخی از قطعاتی که میتوان با فرز CNC تولید کرد عبارتاند از:
- قطعات هوافضا مانند اجزای ارابه فرود و سازههای بدنه هواپیما
- قطعات خودرو مانند پانلهای کنترل، اکسلها و قالبهای خودرویی
- قطعات الکترونیکی مصرفی مانند محفظهها
- قطعات پزشکی مانند ابزار جراحی و ارتزها
- قطعات صنایع نفت و گاز مانند شیرآلات، میلهها و پینها
- نمونهسازی و مدلسازی
- مجسمهسازی
- تولید مبلمان
- کار با چوب
طراحی قطعات برای فرزکاری CNC
برای بهینهسازی فرآیند فرزکاری CNC، نکات طراحی زیر توصیه میشود:
- کاهش تعداد تنظیمات: کاهش تعداد دفعات تنظیم قطعه کار موجب افزایش سرعت و کارایی میشود.
- درنظرگرفتن شعاع گوشههای داخلی: این شعاع باید حداقل یکچهارم و ترجیحاً نصف عمق برش باشد تا هزینه کاهش یابد.
- اجتناب از دیوارهای نازک: نیروهای ماشینکاری میتوانند قطعات نازک را خم کرده یا تغییر شکل دهند.
- اندازه قطعه: ابزارهای کوچک شکنندهتر بوده و نیاز به سرعت کمتری دارند که هزینه را افزایش میدهد.
- استانداردسازی: استفاده از اندازههای استاندارد رزوه، شعاعهای استاندارد گوشهها، مواد استاندارد و تلرانسهای استاندارد هزینه را کاهش داده و زمان تحویل را بهبود میبخشد.
نرمافزارهای کاربردی برای طراحی CNC
نرمافزارهای CAD ابزارهایی ساده ارائه میدهند که با فرآیندهای تولید ساده هماهنگ هستند.
- ابزار “Hole Wizard” امکان ایجاد سریع سوراخهای استاندارد را فراهم میکند.
- ابزارهای “Extrude” و “Revolve” سادهتر از ابزارهای پیچیدهتر مانند “Loft” یا “Sweep” هستند.
- تولید انبوه قطعات ساده آسانتر از تولید قطعات با سطوح پیچیده است.
چگونه میتوان هزینههای فرزکاری CNC را کاهش داد؟
- طراحی قطعات ساده و استفاده از ابزارهای استاندارد
- اضافه کردن شعاع گوشههای داخلی
- اجتناب از دیوارهای نازک و بخشهای کوچک غیرضروری
- استفاده از مواد استاندارد و انتخاب مواد مناسب با قابلیت ماشینکاری بالا
جمعبندی
فرزکاری CNC یک فرآیند حیاتی در تولید قطعات دقیق و پیچیده است. با رعایت اصول طراحی و انتخاب مناسب مواد و تجهیزات، میتوان هزینهها را کاهش داد و کیفیت تولید را بهبود بخشید.
